Questão 237887

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 237887

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Instalações Industriais e Instalações para Motores (Força Motriz)

Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Gravataí

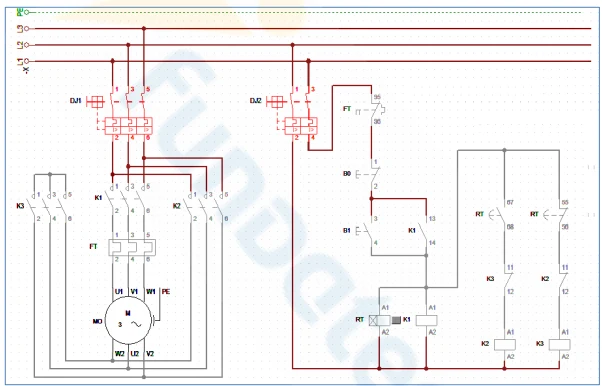

Analise a Figura 6 abaixo, que apresenta o diagrama de força e controle de um motor trifásico de 6 terminais, assinale a alternativa correta.

Figura 6

Alternativa A:
É um esquema de partida direta de motor trifásico.
Alternativa B:
A partida do motor ocorre com o acionamento do botão B0.
Alternativa C:
O motor parte em sentido horário de rotação e após transcorrido tempo do relé temporizador RT a rotação muda para o sentido anti-horário.
Alternativa D:
É um esquema de partida estrela-triângulo, onde o motor parte na configuração estrela e, após transcorrido tempo do relé temporizador RT, ocorre a comutação para configuração triângulo.
Alternativa E:
O acionamento do botão B1 realiza a desativação do motor.
