Questão 237757

A perspectiva cavaleira pode ser desenhada em coordenadas tridimensional ou em duas dimensões. Em ambos os casos se mantém a face frontal nas dimensões reais do desenho. Contudo, a construção da largura pode ser realizada utilizando-se três ângulos característicos. É um fator importantíssimo saber o valor do coeficiente de redução para cada ângulo utilizado, o que evita distorções de proporção na construção da perspectiva cavaleira.

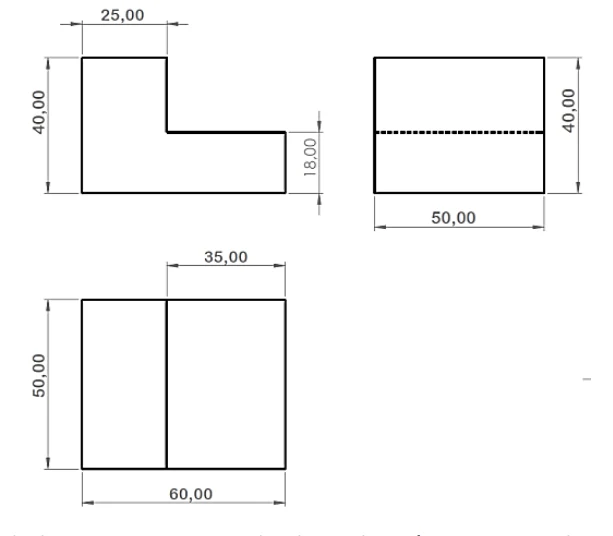

A figura abaixo mostra uma representação 2D das vistas de um desenho técnico.

O valor da largura, em mm, do desenho técnico quando o mesmo é representado na perspectiva cavaleira em 45° é
