Questão
ID 237716Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

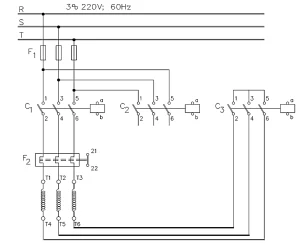

A figura a seguir é um diagrama de força, incompleto, para a partida de um motor de indução trifásico.
Um técnico em eletrotécnica foi solicitado para completar a ligação. O mesmo conectou os bornes de C2 aos bornes do motor com a configuração: 2–T6; 4–T5 e 6–T4.
Considerando somente as contactoras C1 e C2 energizadas, analise os itens a seguir sobre o comportamento do motor e assinale (V) para verdadeiro e (F) para falso.
( ) Ficará parado.
( ) Funcionará com a configuração triângulo.
( ) Inverterá o sentido de giro.
( ) Estará com a configuração estrela.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é
