Questão
ID 2376579Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2020 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Hospital de Clínicas da Universidade Federal de Uberlândia

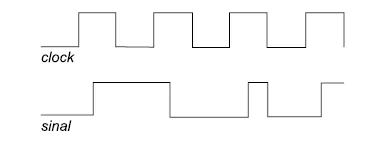

Um flip-flop do tipo D, sensível à borda de subida do clock, foi submetido ao sinal e ao clock ilustrados na figura.
Assinale a alternativa que apresenta corretamente a sua saída Q.
