Questão
ID 2376569Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2020 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Hospital de Clínicas da Universidade Federal de Uberlândia

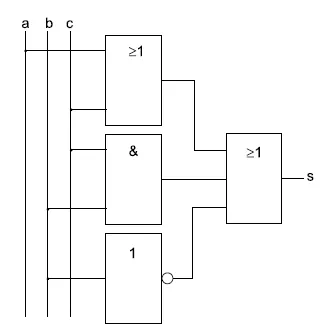

Observe a figura.
Assinale a alternativa que apresenta a expressão algébrica que descreve o circuito combinacional da figura, em sua saída s.
