Questão 237572

Os transistores de estado sólido revolucionaram o campo da eletrônica por meio dos semicondutores. Um dos mais conhecidos deles, o transistor bipolar de junção (TBJ), está contido em muitos dispositivos eletrônicos, especialmente os que utilizam aplicações de frequência muito alta, como sistemas de radiofrequência sem fio. Considere a Figura 3, com um circuito com TBJ de silício com tensão 𝑉_𝐵E = 0,7 𝑉 e com corrente de saturação 𝐼_𝐶Sat = 6,1 𝑚A.

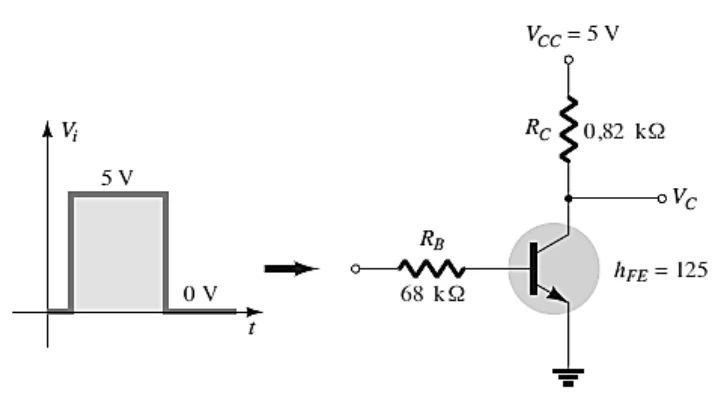

Figura 4. Circuito transistorizado. Fonte: Fonte: BOYLESTAD, R. L., NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. Editora Prentice-Hall do Brasil. 2004.

Analisando o circuito e verificando a forma de onda da tensão de saída em 𝑉_𝐶, qual é a função desse circuito?
