Questão
ID 237342Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras

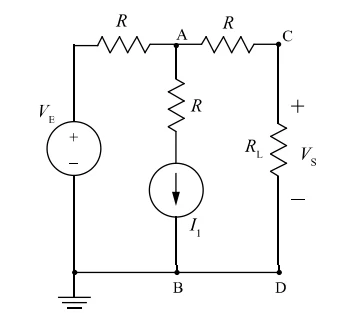

A partir do circuito precedente, em que 𝑅 = 𝑅 𝐿 = 1 kΩ, 𝑉 𝐸 = 4 e 𝐼1 =1mA, julgue os itens que se seguem.
O equivalente de Thévenin do circuito à esquerda dos pontos C e D, na ilustração apresentada, é composto por uma fonte de tensão de 3 V em série com uma resistência de 2 kΩ.
