Questão
ID 237329Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.
Sistemas de aquisição de dados requerem que o conversor analógico-digital (ADC) converta uma tensão de entrada analógica em uma representação digital. No entanto, o ADC necessita de um tempo finito para realizar a conversão. Se o sinal analógico mudar rapidamente durante esse tempo, a confiabilidade do processo de conversão pode ser comprometida, resultando em incerteza ou erro de borda. Para resolver essa limitação, utiliza-se o circuito Sample-and-Hold (S/H), imediatamente antes do ADC. A Figura 1 ilustra o circuito S/H.

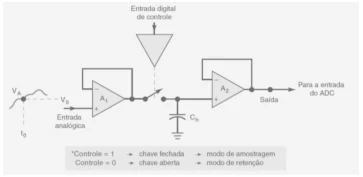

Figura 1- Diagrama simplificado de um circuito S/H. Adaptado de Tocci, Widmer e Moss, Sistemas Digitais: princípios e aplicações (11a Edição).
A função crítica do circuito Sample-and-Hold (S/H) para a conversão A/D é
