Questão 2372488 de Engenharia Elétrica e Engenharia Eletrônica - COTEC FADENOR 2019

Questão

ID 2372488

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Dimensionamento de Condutores e Eletrodutos

Ano: 2019 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Taiobeiras

Uma edificação está sujeita a uma temperatura ambiente de 35ºC. Os condutores elétricos escolhidos foram de cobre/PVC. Um dos circuitos terminais destina-se à alimentação do chuveiro elétrico de 3300 W / 220 V RMS, monofásico. Sabe-se que o eletroduto que transporta esse circuito está embutido em parede de alvenaria e que, dentro dele, há outros três circuitos monofásicos e todos os circuitos presentes no eletroduto utilizam cabos multipolares.

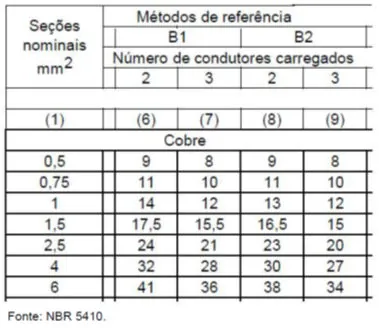

Tabela 1

A partir dessas descrições e da Tabela 1 (em acordo com NBR 5410), assinale a alternativa CORRETA.

Alternativa A:
Para o circuito do chuveiro elétrico, deve-se, obrigatoriamente, utilizar condutores de 4,0 mm².
Alternativa B:
Seguindo o critério da capacidade de condução de corrente, a seção nominal do circuito terminal do chuveiro elétrico pode ser de 4,0 mm² ou superior.
Alternativa C:
Em se tratando de circuito com tensão de 220V, é aceitável para esse circuito a utilização de condutores com seção menor que 2,5 mm².
Alternativa D:
De acordo com o método da capacidade de condução de corrente, a seção escolhida para o circuito terminal do chuveiro é de 2,5 mm2²ou superior.
Alternativa E:
Se os demais circuitos terminais presentes no eletroduto que contém o circuito terminal do chuveiro tiverem corrente de projeto inferior 7,5 A, podem ter os neutros compartilhados entre si, reduzindo a quantidade de condutores no eletroduto.
