Questão 2369957 de Engenharia Elétrica e Engenharia Eletrônica - FAUEL 2023

Questão

ID 2369957

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Projeto de Iluminação (Luminotécnica)

Ano: 2023 Banca: FAUEL - Fundação de Apoio ao Desenvolvimento da UEL Órgão: Prefeitura Municipal de Cambé

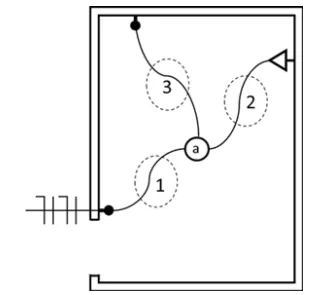

Em uma instalação elétrica, em um cômodo deve ser instalado ponto de luz e tomada, passando pela caixa de passagem (e local da luminária) designada por “a”, como mostra a figura com o esquema a seguir.

Nessa instalação há dois circuitos vindos do quadro de distribuição geral que chega próximo à porta do cômodo, sendo cada circuito composto por um conjunto de fase e neutro para o circuito de tomada e outro conjunto de fase e neutro para iluminação. Assinale a alternativa CORRETA que apresenta quais os tipos de condutores (fase e neutro) do circuito de tomada e de luminária que estão no eletroduto 1, no eletroduto 2 e no eletroduto 3, como indicados na figura.

Alternativa A:
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há dois retornos.
Alternativa B:
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há dois retornos e no eletroduto 3 há uma fase e um neutro.
Alternativa C:
No eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há três retornos.
Alternativa D:
No eletroduto 1 há dois neutros, uma fase e dois retornos, no eletroduto 2 há um neutro e dois retornos e no eletroduto 3 há uma fase e um neutro.
Alternativa E:
No eletroduto 1 há um neutro, uma fase e dois retornos, no eletroduto 2 há um neutro e uma fase e no eletroduto 3 há um retorno.
