Questão
ID 2343700Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2024 Banca: AMEOSC - Associação dos Municípios do Extremo Oeste de Santa Catarina Órgão: Prefeitura Municipal de Itapiranga
Você está projetando a instalação elétrica de um chuveiro elétrico com as seguintes informações:
-Potência nominal (Pn) do chuveiro: 4500 W
-Tensão de alimentação (V): 220 V
-Condutores com isolamento em PVC
-Eletroduto de PVC embutido em alvenaria
-Temperatura ambiente: 30 °C

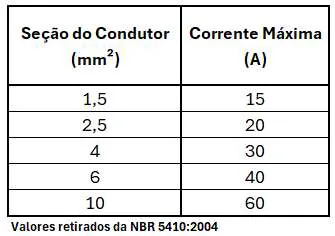

A tabela abaixo apresenta a capacidade de condução de corrente dos condutores de cobre para diferentes seções, considerando uma instalação em condições normais e uma temperatura ambiente de 30 °C:
Qual é a bitola mínima recomendada para os condutores com segurança?
