Questão
ID 2329287Disciplina: Engenharia Mecatrônica
Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto
Ano: 2009 Banca: IESES - Instituto de Estudos Superiores do Extremo Sul Órgão: Conselho Regional de Engenharia e Agronomia de Santa Catarina

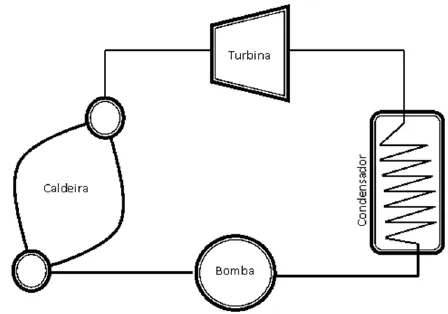

A figura abaixo mostra um esquema de uma termoelétrica que opera segundo um ciclo de Rankine.

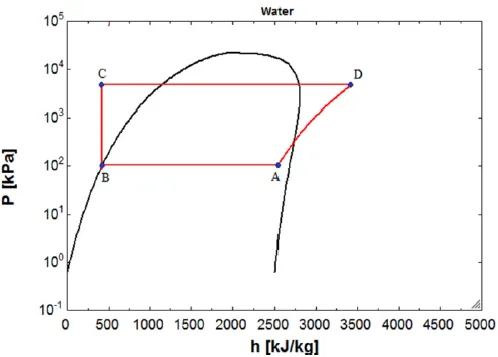

O diagrama pressão versus entalpia abaixo representa o ciclo de Rankine, da termoelétrica esquematizada na figura acima. Identifique qual equipamento representa cada trecho do gráfico abaixo.
Resposta:
