Questão 2300910

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2300910

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Teoremas: Superposição, Thévenin, Norton

Ano: 2018 Banca: IMAIS - Instituto Mais Órgão: Prefeitura de Rio Claro

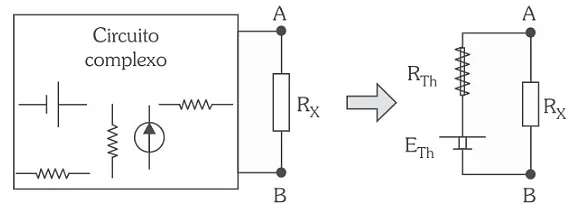

Em um circuito formado por vários bipolos lineares, todos os geradores e receptores do circuito que envolvem um determinado bipolo ou ramo de interesse podem ser substituídos por um gerador de tensão Thévenin, formado por uma fonte de tensão equivalente Thévenin ETh em série, com uma resistência interna equivalente Thévenin RTh, conforme representa a figura abaixo.

Com base nisso, assinale a alternativa que apresenta como o valor de ETh é calculado.

Alternativa A:
Resistência equivalente vista pelo bipolo ou ramo de interesse, quando todos os geradores de tensão são substituídos por curtos-circuitos e todos os geradores de corrente são substituídos por circuitos abertos.
Alternativa B:
Tensão em vazio entre os pontos em que está localizado o bipolo ou ramo de interesse, causada por todos os geradores e receptores do circuito.
Alternativa C:
Corrente que passa pelos pontos em que está localizado o bipolo ou ramo de interesse, quando ele é substituído por um curto-circuito.
Alternativa D:
Resistência equivalente vista pelo bipolo ou ramo de interesse, quando todos os geradores de tensão são substituídos por curtos-circuitos e todos os geradores de corrente são substituídos por circuitos abertos.
