Questão
ID 2295033Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2019 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Prefeitura Municipal de Jardim de Piranhas
Dois circuitos adentram o quarto de um casal. Um deles acende a lâmpada pelo comando Paralelo, conhecido também como Three way; e o outro aciona as tomadas.

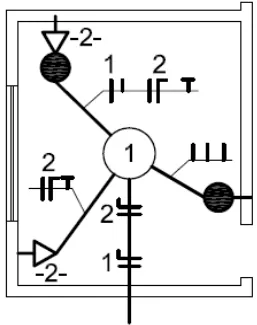

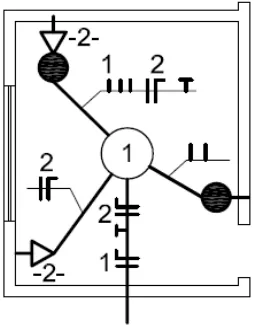

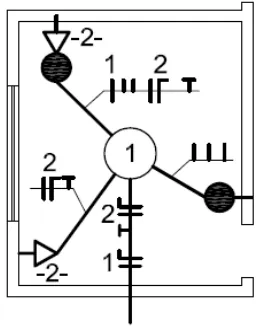

A figura que representa o circuito do quarto do casal é:
Legenda:
Ponto de luz no teto
Interruptor Paralelo
Tomada Baixa a 35cm do piso
Condutores: Fase, Neutro, Retorno e Terra - respectivamente
