Questão
ID 2273372Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2021 Banca: UFPEL - Universidade Federal de Pelotas Órgão: Universidade Federal de Pelotas

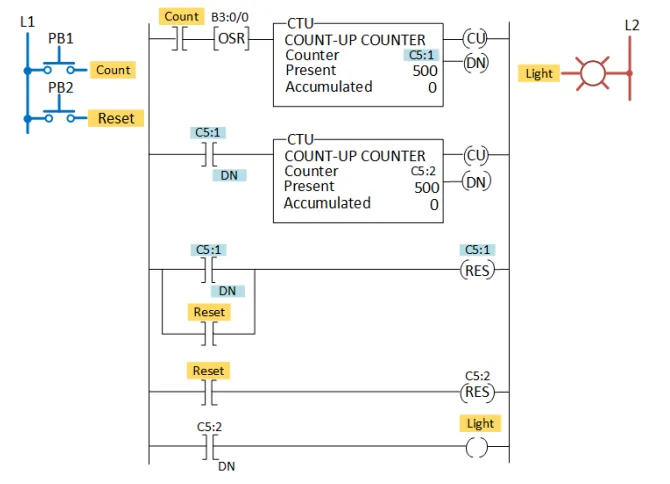

A Figura abaixo ilustra um programa representado um diagrama Ladder. Baseado nela, responda às questões 11 e 12.
Analise as afirmativas sobre o diagrama de Ladder apresentado acima.
I) O diagrama apresenta uma interconexão em cascata de dois contadores.
II) O contador C5:1 tem um valor predefinido de 50 e o contador C5:2 tem um valor predefinido de 50.
III) O diagrama apresenta uma interconexão em paralelo de dois contadores.
IV) O contador C5:1 tem um valor predefinido de 500 e o contador C5:2 tem um valor predefinido de 500.
V) O diagrama apresenta uma interconexão em cascata de dois temporizadores.
Estão corretas,
