Questão
ID 2273359Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2021 Banca: UFPEL - Universidade Federal de Pelotas Órgão: Universidade Federal de Pelotas

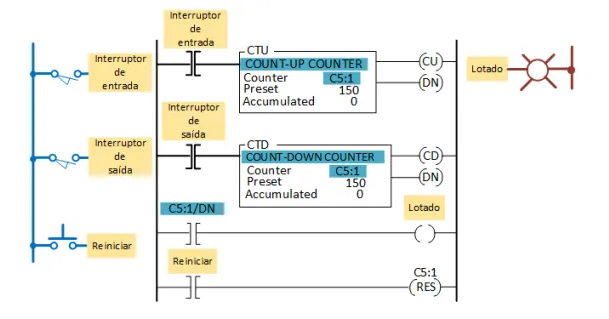

A Figura abaixo, ilustra um programa representado em um diagrama Ladder. O programa representa um contador de carros que entram e saem de um estacionamento.
A seguir, algumas afirmações sobre o diagrama apresentado:
I) O diagrama Ladder contém a configuração ascendente/descendente de contador.
II) Conforme um carro sai, o interruptor de saída aciona a instrução de saída do contador descendente e diminui a contagem acumulada em 1.
III) Conforme um carro entra, o interruptor de entrada aciona a instrução de saída do contador descendente e incrementa a contagem acumulada em 1.
IV) Conforme um carro sai, o interruptor de saída aciona a instrução de saída do contador ascendente e aumenta a contagem acumulada em 1.
V) Conforme um carro entra, o interruptor de entrada aciona a instrução de saída do contador ascendente e incrementa a contagem acumulada em 1.
Estão corretas,
