Questão
ID 2273331Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2021 Banca: UFPEL - Universidade Federal de Pelotas Órgão: Universidade Federal de Pelotas
Considere 𝑓 como a função de transição de estados, 𝑔 como a função de saída de cada estado e 𝑆0 como o estado inicial. Uma máquina de estados finito é representada pela seguinte tabela de estados:
Estado | \(\frac{f}{Entrada}\) 0........1 | \(\frac{f}{Entrada}\) 0........1 |
𝑺𝟎 | 𝑺𝟎 ....𝑺4 | 1 ......1 |
𝑺𝟏 | 𝑺𝟎 ....𝑺3 | 0 ...... 1 |
𝑺2 | 𝑺𝟎... 𝑺𝑺2 | 0 ...... 0 |
𝑺3 | 𝑺𝟏 ....𝑺𝑺1 | 1 ......1 |
𝑺𝟒 | 𝑺𝟏...... 𝑺0 | 1 ......0 |

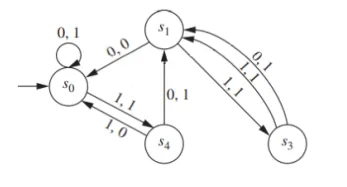

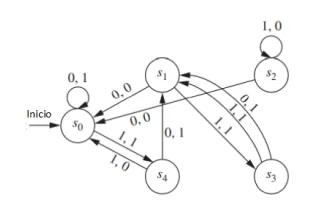

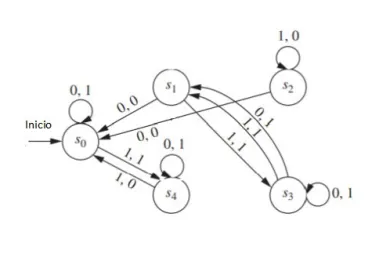

Com base na tabela de estados, o diagrama de estados correto é:
