Questão 2271710

Engenharia Mecatrônica · 2018

Questão

ID 2271710

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2018 Banca: Instituto AOCP Órgão: Universidade Estadual de Feira de Santana

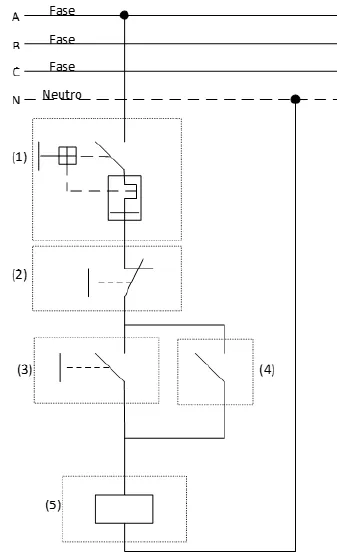

A Figura 7 mostra um diagrama de comando elétrico. Nessa figura, estão numerados seus componentes. Assinale a alternativa que apresenta a correta descrição desses componentes de acordo com a numeração apresentada.

Figura 7

Alternativa A:
(1) Bobina, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Contato de selo, (5) Disjuntor unipolar.
Alternativa B:
(1) Disjuntor tripolar, (2) Botoeira normalmente aberta, (3) Botoeira normalmente fechada, (4) Contato de selo, (5) Bobina.
Alternativa C:
(1) Bobina, (2) Botoeira normalmente aberta, (3) Botoeira normalmente fechada, (4) Contato de selo, (5) Disjuntor unipolar.
Alternativa D:
(1) Disjuntor unipolar, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Contato de selo, (5) Bobina.
Alternativa E:
(1) Disjuntor tripolar, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Bobina, (5) Contato de selo.
