Questão 2255185

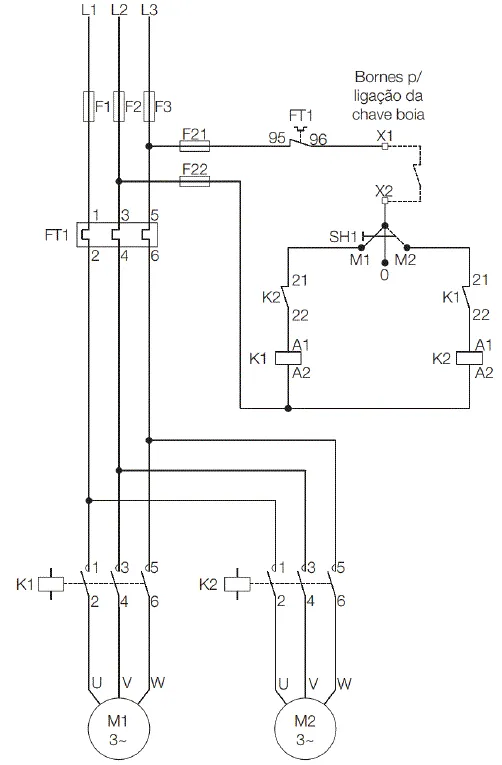

Considere o diagrama elétrico a seguir, utilizado para ligar duas motobombas de mesma potência, mas não simultaneamente.

Tomando por base o diagrama apresentado, numere a coluna da direita de acordo com a da esquerda.

1. K1

2. FT1

3. F1

4. SH1

( ) Relé de sobrecarga, interrompe a corrente da bobina do contator abrindo os contatos 95 e 96.

( ) Contator que aciona o motor M1.

( ) Chave comutadora que seleciona qual das motobombas será acionada.

( ) Fusível de proteção.

Assinale a sequência correta.
