Questão
ID 2255019Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Microcontroladores
Ano: 2023 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Universidade Estadual do Oeste do Paraná

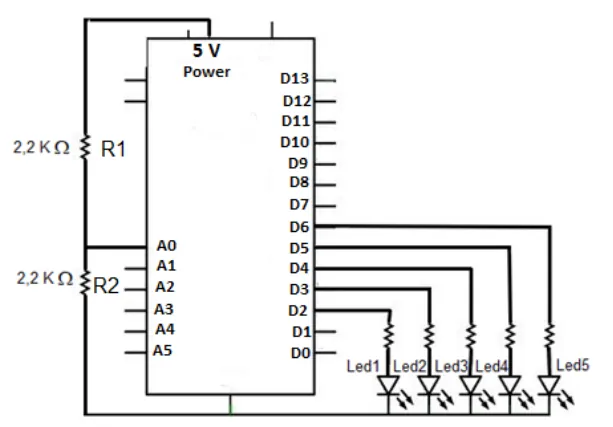

Considere um microcontrolador realizando uma Conversão AD para fazer o processamento do sinal para em seguida acionar as saídas que habilitarão a alimentação para os LEDs, conforme a figura a seguir:
E a lógica de programação é a seguinte:
//Definição das Variáveis
int valorLido = 0;//Ler valor do ADC
float tensão = 0;//Valor convertido em volts (V)
// Programa principal
void loop()
{
valorLido = analogRead(A0);//Ler valor da tensão
na entrada A0
tensão = valorLido * (5.0/1023.0); //Converter
valores em volts
if (valorLido <= 1,0) {
digitalWrite(Led1, LOW);
digitalWrite(Led2, LOW);
digitalWrite(Led3, LOW);
digitalWrite(Led4, LOW);
digitalWrite(Led5, LOW);
}
if (1,1 < valorLido <= 3,0) {
digitalWrite(Led1, HIGH);
digitalWrite(Led2, HIGH);
digitalWrite(Led3, LOW);
digitalWrite(Led4, LOW);
digitalWrite(Led5, LOW);
}
else
digitalWrite(Led1, LOW);
digitalWrite(Led2, LOW);
digitalWrite(Led3, HIGH);
digitalWrite(Led4, HIGH);
digitalWrite(Led5, HIGH);
}
}
É correto afirmar que apenas os LEDs irão acionar:
