Questão
ID 2255014Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Universidade Estadual do Oeste do Paraná

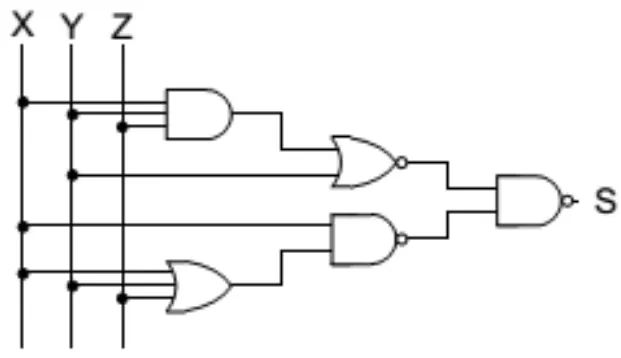

Considere o circuito digital ilustrado na figura e as assertivas abaixo:
I - Para X = 0, Y = 0 e Z = 1 o resultado da saída S é 0.
II - Para X = 1, Y = 0 e Z = 0 o resultado da saída S é 1.
III - Para X = 1, Y = 1 e Z = 1 o resultado da saída S é 0.
IV - A expressão simplificada para o circuito é S = X + Y.
V - A expressão simplificada para o circuito é S = X.Y + X.Z.
Assinale a alternativa com as assertivas CORRETAS:
