Questão
ID 2252187Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

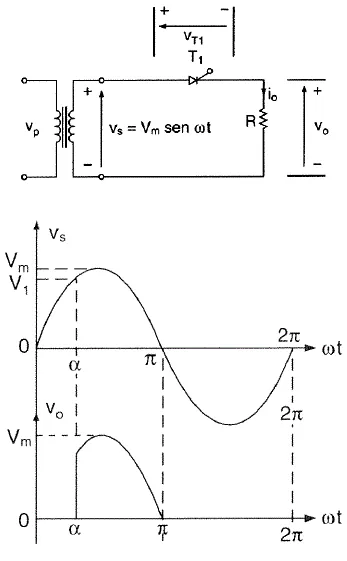

Considere o conversor tiristorizado monofásico com carga resistiva apresentado e as formas de onda de entrada e saída apresentadas a seguir para responder às questões 34 e 35.
O valor eficaz da tensão Vo em função do ângulo de disparo (α) e da tensão de pico na entrada do conversor (Vm) é dado por:
