Questão
ID 2252177Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ensaios de Máquinas e Transformadores
Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

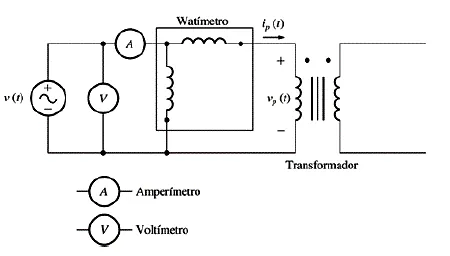

Para o ensaio a vazio de um transformador, o circuito e os equipamentos indicados na figura abaixo foram utilizados.
Um transformar monofásico de 20 kVA, 8000/200 V e 60 Hz foi ensaiado. Os valores da tensão, potência e corrente a vazio medidos no lado de alta do transformador foram Vz = 8000 V, Iz = 10 A e Pz = 400 W. Para o transformador ensaiado, o módulo da impedância de magnetização e o fator de potência medidos no ensaio são respectivamente:
