Questão
ID 2252172Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Proteção de Máquinas Elétricas, Transformadores, Barramentos e Linhas
Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Departamento de Águas e Saneamento do Acre

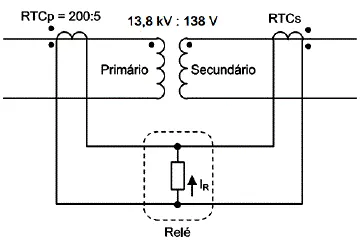

A Figura a seguir mostra o esquema de proteção diferencial de um transformador monofásico.
A relação de transformação do transformador de corrente conectado ao primário é RTCp = 200:5. Em condições normais de operação, a corrente de restrição IR do relé é nula. Considerando todos os transformadores ideais, a relação de transformação do transformador de corrente (RTCs), conectado ao secundário do transformador é:
