Questão
ID 2251829Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2019 Banca: UNIFEI - Universidade Federal de Itajubá Órgão: Universidade Federal de Itajubá

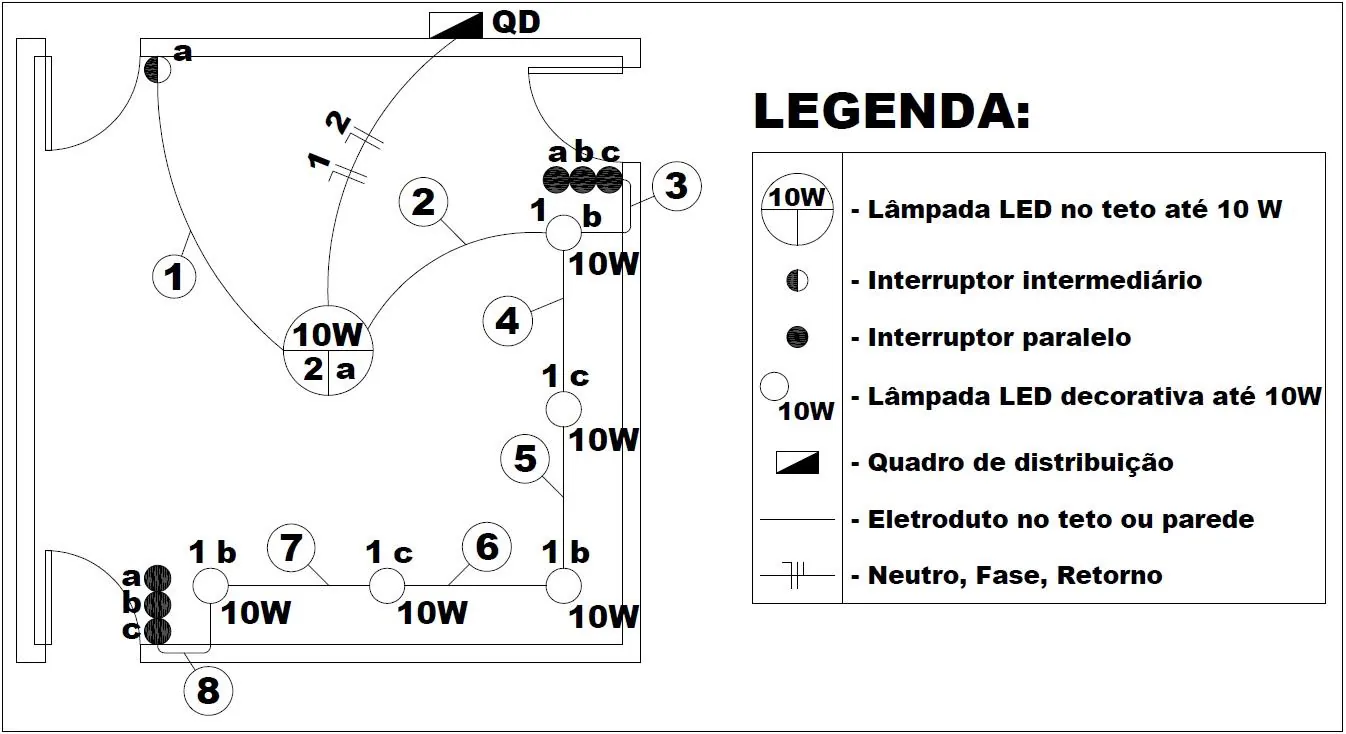

FIGURA A (para as questões 28 e 29)
Considere que todos os condutores apresentados na figura têm área de seção transversal igual a 2,5 mm² e diâmetro externo de 3,4 mm, considerando a isolação. Para um eletroduto com três ou mais condutores, considere que a máxima ocupação do eletroduto seja de 40%. Assinale a alternativa que apresenta os diâmetros mínimos para os eletrodutos, na respectiva sequência de 1 a 8. A tabela a seguir apresenta o diâmetro interno para os eletrodutos com suas respectivas medidas em polegadas. Considere π = 3,14.
Diâmetro nominal (polegadas) | Diâmetro interno (mm) |
3/8” | 12 |
1/2” | 16 |
3/4” | 21 |
1” | 27 |
