Questão 2251823

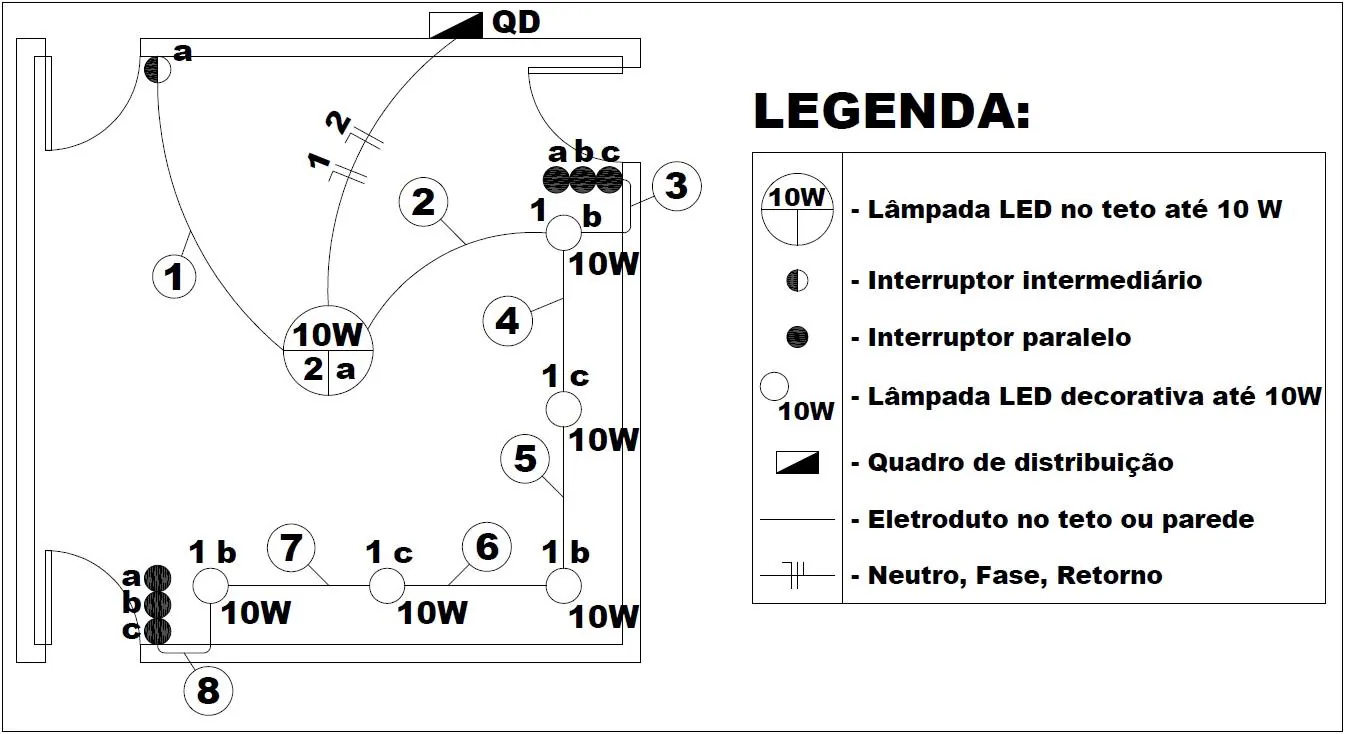

FIGURA A (para as questões 28 e 29)

Considere uma sala com a distribuição da fiação de iluminação apresentada na figura e a respectiva legenda. A lâmpada central é a principal e as lâmpadas laterais são decorativas. Para o correto funcionamento das lâmpadas, conforme os pontos comando definidos, identifique a quantidade de condutores que deve passar por cada um dos eletrodutos, na respectiva sequência de 1 a 8, considerando a numeração destacada nos círculos da figura.
