Questão
ID 2250905Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2019 Banca: COTEC FADENOR - Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas Órgão: Prefeitura Municipal de Carneirinho

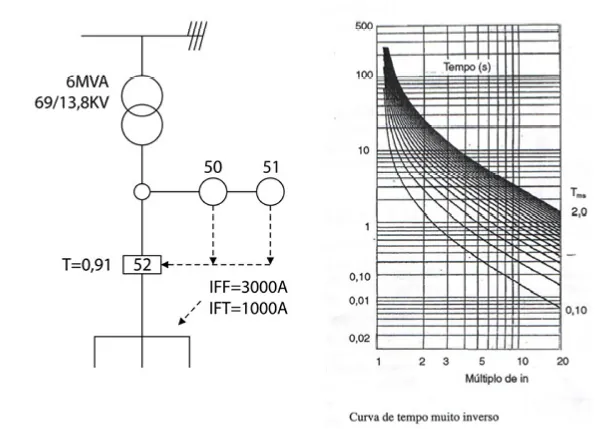

Ao projetar o sistema de proteção de uma subestação industrial, um engenheiro eletricista considerou os parâmetros descritos abaixo.
Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120.
A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A.
A carga do secundário é de 3MVA.
Fator de sobrecarga do sistema para relé de fase - K = 1,5.
O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:
