Questão
ID 2248921Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares
Ano: 2020 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Consórcio Interfederativo Santa Catarina

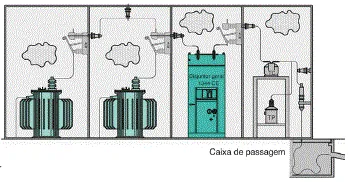

A figura abaixo mostra uma subestação modular metálica com entrada subterrânea.
Fonte: MAMEDE, João Filho; Instalações Elétricas Industriais. – Rio de Janeiro: LTC, 2017.
Analise as afirmativas abaixo.
1. Há um problema de execução no projeto da subestação, pois não é recomendado deixar sobra de fiação na caixa de passagem.
2. A medição de tensão e corrente é realizada no lado de alta tensão.
3. Caso a chave seccionadora do primeiro transformador seja aberta, o segundo transformador irá deixar de funcionar.
Assinale a alternativa que indica todas as afirmativas corretas.
