Questão
ID 2248907Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2020 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Consórcio Interfederativo Santa Catarina

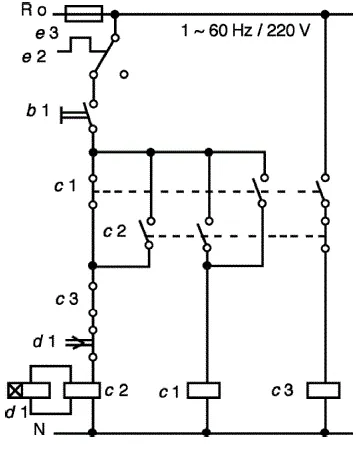

Figura 1 A figura abaixo mostra o diagrama de controle de um sistema de partida estrela-triângulo de um motor de indução trifásico. Com relação a esta figura, responda às questões 24 e 25.
Fonte: Adaptado de CREDER, Hélio; Instalações Elétricas. – Rio de Janeiro: LTC, 2016
Abaixo são mostrados acontecimentos para a correta operação da partida estrela-triângulo.
1. O contator c1 é acionado.
2. O contator c2 é acionado.
3. O contator c3 é acionado.
4. Relé temporizador d1 muda seu estado após o tempo programado.
Assinale a alternativa que apresenta a sequência correta de acontecimentos após o operador pressionar o botão b1:
