Questão 2236939

Engenharia Elétrica e Engenharia Eletrônica · 2020

Questão

ID 2236939

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2020 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

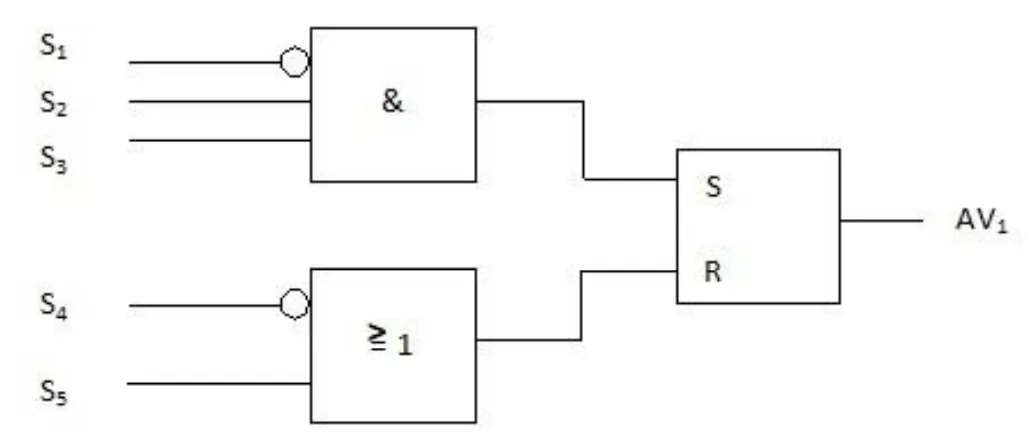

O Programa em FDB, apresentado pela Figura 05, mostra a operação de um atuador de válvulas AV1, cujo acionamento depende de níveis lógicos de cinco elementos do tipo chave e sensores. Sobre ele, assinale a alternativa correta.

Figura 05

Alternativa A:
O atuador de válvulas AV1 será ligado sempre que o sensor S4 apresentar nível lógico 1 e o sensor S5 apresentar nível lógico 0, com polo menos um dos sensores S1, S2 ou S2 apresentarem nível lógico 1.
Alternativa B:
O atuador de válvulas AV1 será ligado sempre que os sensores S1 e S5 apresentarem nível lógico 0 e todos os sensores S2, S3 e S5 apresentarem nível lógico 1.
Alternativa C:
O atuador de válvulas AV1 será desligado sempre que o sensor S5 apresentar nível lógico 0.
Alternativa D:
O atuador de válvulas AV1 será ligado sempre que os sensores S1 e S5 apresentarem nível lógico 0 e pelo menos um dos sensores S2, S3 e S5 apresentarem nível lógico 1.
Alternativa E:
O atuador de válvulas AV1 será desligado sempre que o sensor S4 apresentar nível lógico 0.
