Questão 2236935

Engenharia Elétrica e Engenharia Eletrônica · 2020

Questão

ID 2236935

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2020 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

No circuito da Figura 03, para um resistor com 25Ω e um capacitor de 100 µF, é correto afirmar que, com essa configuração, a função e o respectivo comportamento da tensão de saída em relação à tensão de entrada será:

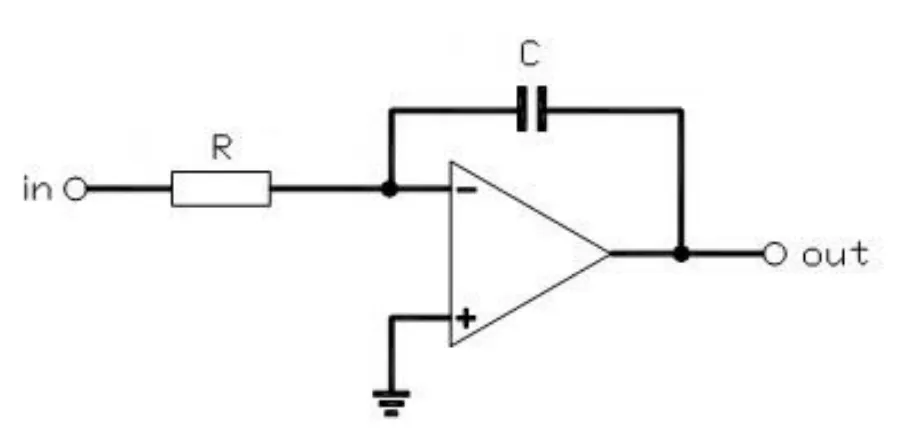

Figura 03

Alternativa A:
Controlador de ação proporcional-integral, com um zero em baixa frequência, a partir do qual aumenta o ganho e avança a fase em 90° e um polo na frequência 400 rad/s.
Alternativa B:
Controlador de ação proporcional-integral, com um polo em baixa frequência, a partir do qual atenua o ganho e atrasa a fase em 90° e um zero na frequência 400 rad/s.
Alternativa C:
Controlador de ação proporcional-derivativa, contendo um polo em baixa frequência, a partir do qual atenua o ganho e atrasa a fase em 90° e um zero na frequência 400 rad/s.
Alternativa D:
Controlador de ação proporcional-derivativa, contendo um zero em baixa frequência, a partir do qual aumenta o ganho e avança a fase em 90° e um zero na frequência 400 rad/s.
Alternativa E:
Controlador de ação derivativa, com um zero na frequência 400 rad/s.
