Questão
ID 2233218Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição
Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 baseados na tabela de eletrodutos. Os condutores do tipo cabo do circuito estão descritos com a seção nominal conforme tabela abaixo.
Seçao Nominal (mm2) | Fabricante X | |
Diâmetro Externo (1) | Área Tot 1 (mm2) | |
1,5 | 2,8 / 3,0 | 6,2 / 7,1 |
2,5 | 3,4 / 3,7 | 9,1/ 10,7 |
4 | 3,9 / 4,2 | 11,9 / 13,8 |
6 | 4,4 / 4,8 | 15,2 / 18,1 |
10 | 5,6 / 5,9 | 24,6 / 27,3 |
16 | 6,5 / 6,9 | 33,2 / 37,4 |
(1):Fio/Cabo
Tabela de Eletrodutos
Referência de Rosca | Diâmetro nominal (mm) | Diâmetro edemo (mm) | Diametro interno (mm) | Espessura (mm) | Área total aprox(mm2) | Área útil 1 cabo (53%) | Área útil 2 cabos (31%) | Área útil 3 cabos (40%) |
3/8" | 16 | 16,7 | 12,7 | 2 | 126,7 | 67,1 | 39,3 | 50,7 |
1/2" | 20 | 21,1 | 16,1 | 2,5 | 203,6 | 107,9 | 63,1 | 814 |
3/4" | 25 | 26,2 | 21 | 2,6 | 346,4 | 183,6 | 107,4 | 138,6 |
1" | 32 | 33,2 | 26,8 | 3,2 | 564,1 | 299 | 174,9 | 225,6 |
1.1/4" | 40 | 42,2 | 35 | 3,6 | 962,1 | 509,9 | 298,3 | 384,8 |
1.1/2" | 50 | 47,8 | 39,8 | 4 | 1244,1 | 659,4 | 385,7 | 497,6 |
2" | 60 | 59,4 | 50,2 | 4,6 | 1979,2 | 1049 | 613,6 | 791,7 |
2.1/2" | 75 | 75,1 | 64,1 | 5,5 | 3227 | 1710,3 | 1000,4 | 1290,8 |
3" | 85 | 88,0 | 75,6 | 6,2 | 4488,8 | 2379,1 | 1391,5 | 1795,5 |

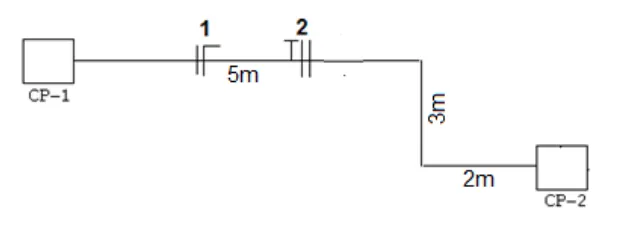

Dados: Circuito 1: Cabo 2 x 2,5 mm2 ; Circuito 2: Cabo 3 x 10 mm2 .
