Questão
ID 2233163Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

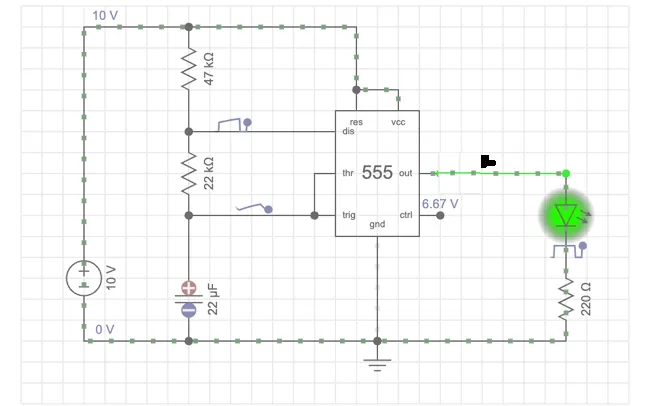

O circuito da Figura 3 é uma típica aplicação em eletrônica e utiliza um CI conhecido há décadas.
Figura 3

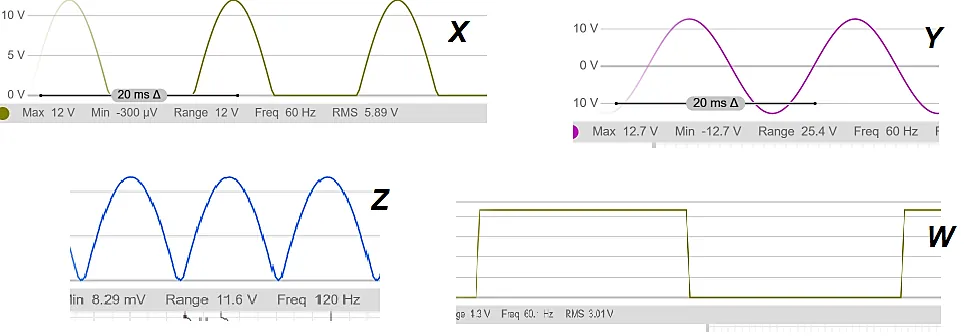

Figura 4
Assinale a alternativa na qual consta a aplicação do circuito e a forma de onda de saída, ilustrada na Figura 4.
