Questão
ID 2197651Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Equivalentes e Circuitos Magnéticos
Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas

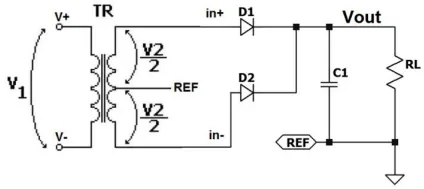

Determine a relação de espiras N2/N1 do transformador da figura a seguir, sabendo que a tensão de saída do circuito abaixo é de 5 V e que o primário do transformador está conectado à rede elétrica de 110 V e 50 Hz. Considere que RL = 3,47 kΩ, o capacitor C1 = 1149,61 µF e que todos os diodos são de silício com VD = 0,7 V e tensão de ruptura avalancha maior que 91,21 V:
