Questão
ID 2197647Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas

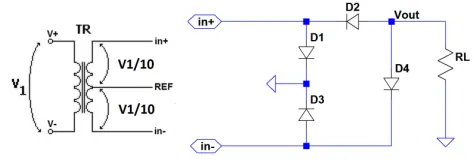

No circuito a seguir, V1 é o primário de um transformador conectado à rede elétrica de 50 Hz e 110 V e a carga RL é de 3,47 kΩ:
Sabendo que todos os diodos são de silício com VD = 0,7 V e tensão de ruptura avalancha maior que 91,21 V, podemos afirmar que o valor da frequência do sinal e o valor mínimo de tensão na saída do circuito valem, respectivamente:
