Questão
ID 2197641Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas

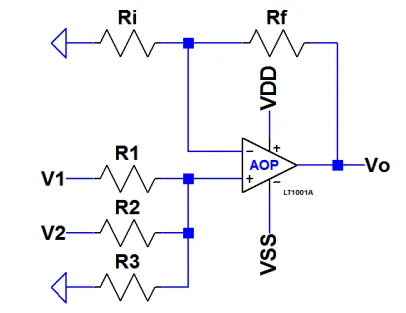

O circuito com amplificador operacional (AOP) abaixo está dimensionado para que Vo esteja sempre dentro dos limites entre VDD e VSS, onde VSS = −VDD. O AOP pode ser considerado ideal com ganho de malha aberta infinito:
Sabendo que R1 = R2 = R3 = 60 kΩ, podemos afirmar que Vo em função de V1 e V2 fica:
