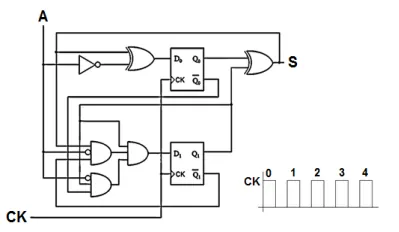

No circuito sequencial apresentado na figura a seguir, o estado inicial (pulso 0) apresenta os seguintes estados A = 0, Q 0 = 1, Q 1 = 1 e S 0 = 1: Após o circuito receber quatro pulsos de clock consecutivos (1, 2, 3 e 4), quais os estados assumidos pela saída S após cada pulso de clock?

S 1 = 0, S 2 = 1, S 3 = 0 e S 4 = 0

S 1 = 0, S 2 = 1, S 3 = 1 e S 4 = 0

S 1 = 1, S 2 = 0, S 3 = 1 e S 4 = 0

S 1 = 0, S 2 = 1, S 3 = 0 e S 4 = 1

S 1 = 1, S 2 = 1, S 3 = 0 e S 4 = 0

Questão 2197640

Engenharia Elétrica e Engenharia Eletrônica · 2022

ID 2197640

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas

No circuito sequencial apresentado na figura a seguir, o estado inicial (pulso 0) apresenta os seguintes estados A = 0, Q₀ = 1, Q₁ = 1 e S₀ = 1:

Após o circuito receber quatro pulsos de clock consecutivos (1, 2, 3 e 4), quais os estados assumidos pela saída S após cada pulso de clock?
