Questão
ID 2197630Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas

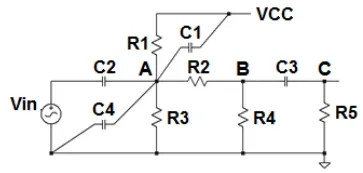

No circuito a seguir, o nó VCC está conectado a uma fonte de tensão DC ideal de 20 V. Vin é uma fonte AC senoidal com 120 mV de pico, frequência de 10 kHz e resistência de fonte nula. Nesse circuito, R1 = 50 kΩ, R2 = 50 kΩ, R3 = 100 kΩ, R4 = 50 kΩ e R5 = 50 kΩ. Para a frequência de 10 kHz, as reatâncias dos capacitores C1 e C4 podem ser consideradas infinitas, enquanto aquelas dos capacitores C2 e C3 podem ser consideradas nulas:
Nessas condições, os valores máximos de tensão no nó B e no nó C valem, respectivamente:
