Questão
ID 2197626Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: COMPEC - Comissão permanente de Concursos - UFAM Órgão: Universidade Federal do Amazonas
No circuito a seguir, a fonte Vin é composta por uma parcela DC de 9,0 V e uma parcela AC senoidal com 2,0 V de pico e frequência de 2 kHz, R1 = 2,0 kΩ, R2 = 2,0 kΩ, R3 = 2,0 kΩ e a resistência da fonte Vin é igual 0,0 Ω.

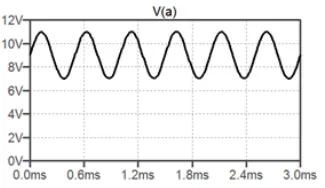

A forma do sinal de tensão no nó A é apresentada no gráfico a seguir:
O valor médio da tensão no nó B é igual a:
