Questão 2188020

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2188020

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Farroupilha

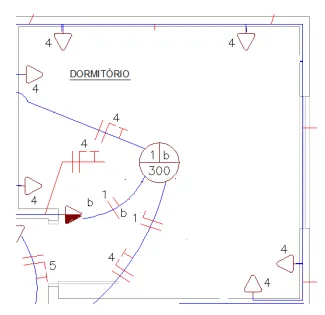

Analise a figura abaixo, que apresenta um corte de um projeto elétrico, e assinale a alternativa correta.

Alternativa A:
Os circuitos 1 e 4 são de iluminação e não possuem tomadas.
Alternativa B:
O circuito 1 é de força e nele estão as 6 tomadas.
Alternativa C:
O circuito 4 é de iluminação e nele está ligado o interruptor do ponto de luz no teto.
Alternativa D:
O circuito 1 é de iluminação e nele temos fase, neutro, retorno e terra. O circuito 4 é de força, com fase, neutro retorno e terra e energiza 6 tomadas.
Alternativa E:
O circuito 1 é de iluminação e nele está ligado o interruptor do ponto de luz no teto, com fase, neutro e retorno. O circuito 4 é de força, com fase, neutro e terra, e energiza 6 tomadas.
