Questão 2186763

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 2186763

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2024 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura do Município de Valinhos

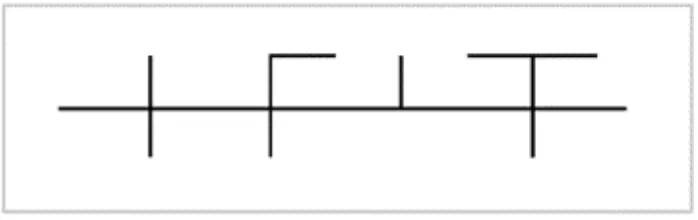

De acordo com a figura abaixo, assinale a alternativa que representa o real significado da simbologia adotada pela ABNT, respectivamente.

Alternativa A:
Condutor de fase dentro do eletroduto, condutor neutro dentro do eletroduto, retorno e terra dentro do eletroduto.
Alternativa B:
Condutor de fase dentro do eletroduto, isolante neutro dentro do eletroduto, retorno e terra dentro do eletroduto.
Alternativa C:
Isolante de tempo dentro do eletroduto, condutor neutro dentro do eletroduto, retorno e terra dentro do eletroduto.
Alternativa D:
Isolante de fase dentro do eletroduto, isolante bifásico dentro do eletroduto, retorno e terra dentro do eletroduto.
Alternativa E:
Condutor de fase fora do eletroduto, condutor neutralizado dentro do eletroduto, contorno e terra dentro do eletroduto.
