Na medição de pequenas variações de pressões, são utilizados manômetros em U com coluna inclinada. Adotar g = 10,0 m/s 2 e sen 6° = 0,100 Determine a variação de pressão, ΔP = (Pb-Pa), entre os pontos b e a , sabendo que ΔZ = 500 mm, e o sentido do fluxo do fluido, respectivamente,

200 Pa − sentido de a para b.

− 200 Pa − sentido de a para b.

− 2,00 kPa − sentido de b para a.

2,00 kPa − sentido de a para b.

− 600 Pa − sentido de a para b.

Questão 2182850

Engenharia Mecatrônica · 2019

ID 2182850

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Pressão

Ano: 2019 Banca: FCC - Fundação Carlos Chagas Órgão: Secretaria Municipal de Saúde de São José do Rio Preto

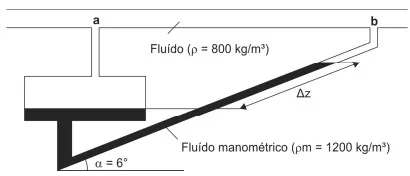

Na medição de pequenas variações de pressões, são utilizados manômetros em U com coluna inclinada.

Adotar g = 10,0 m/s²e sen 6° = 0,100

Determine a variação de pressão, ΔP = (Pb-Pa), entre os pontos b e a, sabendo que ΔZ = 500 mm, e o sentido do fluxo do fluido, respectivamente,
