Questão
ID 2177351Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

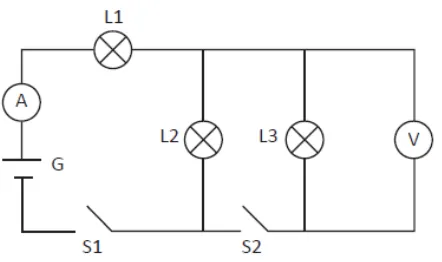

A figura a seguir representa um circuito elétrico contendo um gerador ideal (G) de tensão 9 V, três lâmpadas idênticas (L1, L2 e L3) de resistências elétricas de 30 Ω cada uma, um amperímetro ideal (A), um voltímetro ideal (V) e dois interruptores ideais (S1 e S2).
Com base no circuito elétrico apresentado, avalie as afirmações a seguir.
I. Com o interruptor S1 fechado e o S2 aberto, apenas duas lâmpadas acendem.
II. Com ambos os interruptores fechados, o brilho da lâmpada L1 aumenta se comparado à situação em que S1 esteja fechado e S2 esteja aberto.
III. Com ambos os interruptores fechados, a intensidade de corrente elétrica medida pelo amperímetro será de 0,15 A.
IV. Com ambos os interruptores fechados, a diferença de potencial na lâmpada L3 será de 3 V.
É correto o que se afirma em
