Questão 2177347

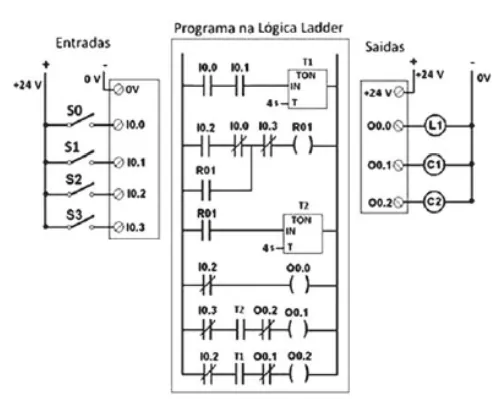

Considere o processo de controle de uma cancela na saída do estacionamento de um shopping center. O diagrama de lógica ladder e o diagrama de interligação são ilustrados na figura seguinte.

Para controle do sistema, considere que: o sensor S0 indica presença de veículo, o sensor S1 indica que o cartão foi inserido (fica acionado durante 12 segundos após a inserção do cartão), o sensor S2 indica cancela aberta e o sensor S3 indica cancela fechada. Para as saídas, considere que: L1 é uma lâmpada de sinalização, C1 é a saída para acionamento do fechamento da cancela e C2 é a saída para acionamento da abertura da cancela, cujo tempo de abertura é sempre inferior a 6 segundos. Os temporizados são do tipo temporizado na ligação e não retentivo. Supondo que, inicialmente, o sistema está com a cancela fechada, sem presença de veículo e sem inserção de cartão, analise as seguintes afirmações.

I. A lâmpada de sinalização indica que o veículo pode passar.

II. Uma vez aberta, o fechamento da cancela iniciará 4 segundos depois da saída do carro.

III. A abertura da cancela iniciará 4 segundos após a presença do veículo e a inserção do cartão.

IV. Após a presença do veículo e a inserção do cartão, o motorista terá, no máximo, 14 segundos para sair com o veículo.

É correto apenas o que se afirma em:
