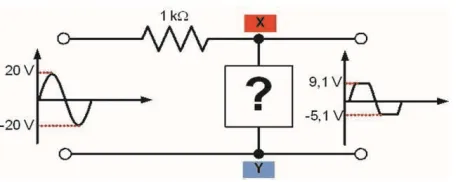

Uma das maiores e mais importantes aplicações para o diodo Zener é servir como regulador de tensão, proporcionando tensões estáveis para uso em fontes de alimentação, voltímetros e outros instrumentos. O circuito da figura abaixo é implementado com o uso de diodos Zener, e a tensão aplicada na entrada do circuito é senoidal , cujos valores máximos positivo e negativo variam entre +20 V e -20 V. Após passar pelos diodos Zener, a tensão na saída foi limitada e varia entre +9,1 V(positivo) até -5,1 V(negativo), conforme ilustrada a figura a seguir.

Em face do exposto, admitindo-se que todos os diodos são ideais, o circuito com diodo Zener entre os pontos X e Y (no espaço marcado com o ponto de interrogação) que deve ser inserido nessa posição é:
