Questão 2177329

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2177329

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2022 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

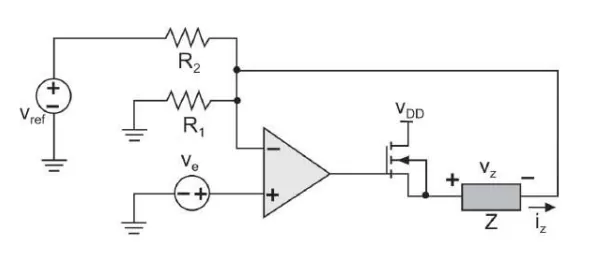

A figura apresenta um circuito com amplificador operacional, considerado ideal, para alimentar uma carga Z. A tensão V_ze a corrente i_zda carga Z são determinadas pelas tensões v_e e v_ref. A tensão de alimentação V_DDé positiva, e o circuito opera na região linear. Esse circuito consiste em uma fonte de:

Alternativa A:
Tensão, em que V_z=(V_DD-V_e ), e o transistor MOSFET tem como finalidade prover isolamento elétrico entre a saída do amplificador operacional e a carga Z.
Alternativa B:
Tensão, em que V_z=(V_DD-V_e ), e a tensão V_ref tem de ser negativa de forma a garantir que i_Z tenha o mesmo sentido mostrado na figura.
Alternativa C:
Corrente, em que i_Z=V_e ((R_1+R_2))/(R_1 R_2 )-V_ref/R_2 , e o transistor MOSFET tem como finalidade prover a corrente necessária para a carga Z.
Alternativa D:
Corrente, em que i_Z=V_e ((R_1+R_2))/(R_1 R_2 )-V_ref/R_2 , e a tensão V_ref tem de ser negativa de forma a garantir que i_Z tenha o mesmo sentido mostrado na figura.
