Questão
ID 2173291Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

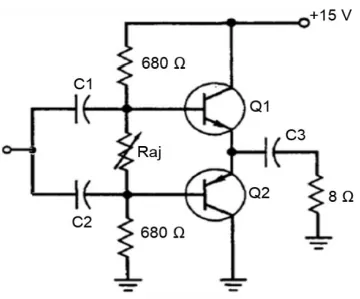

Na figura, representa-se o estágio de saída de um amplificador de potência na configuração push-pull classe B.
O resistor Raj é ajustado para eliminar a distorção de cruzamento zero na saída e estabelecer uma corrente quiescente igual a zero, sendo a tensão nos emissores de Q1 e Q2 igual 7,50 V. Considerar VBE = 0,7 V para cada transistor. Em relação ao circuito podese afirmar:
I. A corrente através do resistor Raj é igual a 10 mA.
II. Considerando-se a máxima excursão de tensão pico a pico na saída, a potência dissipada na carga de 8 Ω é de 3,52 W.
III. O capacitor C3 é desnecessário no circuito, já que a tensão entre os emissores de Q1 e Q2 foi ajustada na metade da tensão da fonte de alimentação.
Considerando as afirmativas acima, assinale a alternativa correta.
