Questão
ID 2173283Disciplina: Engenharia Mecatrônica
Assunto: Conceitos Gerais de Instrumentação Industrial
Ano: 2022 Banca: IFPA - Instituto Federal do Pará Órgão: Instituto Federal do Pará

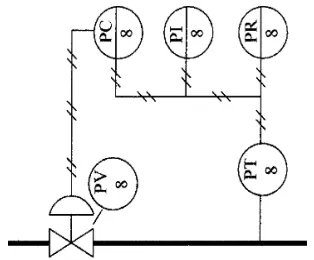

Na figura abaixo, apresenta-se o trecho de um Diagrama de Tubulação e Instrumentação (P&ID).
Em relação ao diagrama pode-se afirmar:
I. O diagrama representa um sistema em malha aberta.
II. O sinal de suprimento do sistema é do tipo pneumático.
III. Todos os componentes do sistema estão localizados no campo.
Considerando as afirmativas acima, assinale a alternativa correta.
