Questão
ID 2173279Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Portas Lógicas e Dispositivos Optrônicos

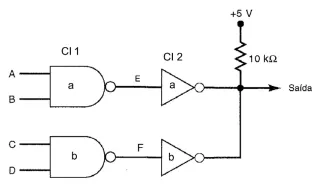

Dado o circuito TTL com:
CI1 – SN74LS00 Quadruple 2-Input Positive-NAND Gates
CI2 – SN7406 Hex Inverter Buffers/Drivers with Open-Collector High-Voltage Outputs
Em função das entradas A, B, C, e D, equação booleana de saída do circuito (S)
