Questão
ID 2172727Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2016 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Instituto Federal do Pará

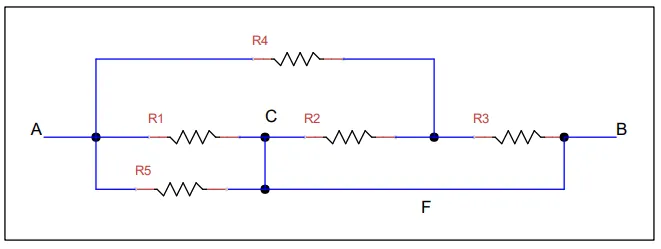

No esquema abaixo, temos 5(cinco) resistores R1, R2, R3, R4 e R5 e um fio ideal F. Determine a resistência equivalente RAB entre os terminais A e B.
Dados: R1=50Ω; R2=30Ω; R3=60Ω; R4=80Ω; R5=50Ω
